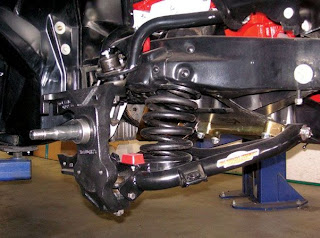

Sistem Suspensi Mobil
www.ahmadfahrudintkr3.blogspot.com Suspensi mobil sering disebut sebagai kaki-kaki
mobil, beberapa jenis mobil memiliki sistem suspensi yang berbeda
misalnya jenis mobil niaga berbeda dengan mobil sedan atau SUV atau MPV.
Selain berbeda pada tiap jenis mobil, sistem suspensi antara varian
varian satu dengan yang lain misalnya untuk mobil MPV sistem suspensi
antara kijang tahun 90 an berbeda dengan Innova, perbedaan ini berdampak
pada kenyamanan penumpang dan kemampuan mobil meredam kejut yang
ditimbulkan oleh permukaan jalan yang tidak rata. Berikut adalah ulasan
detail dari suspensi mobil
SISTEM SUSPENSI
Sistem suspensi kendaraan terletak diantara bodi kendaraan dan roda-roda, dan dirancang untuk menyerap kejutan dari permukaan jalan sehingga menambah kenyamanan. Komponen suspensi terdiri dari pegas, shock absorber, ball joint, stabilizer, bar, strut bar, suspension arm, bumper. Jenis suspensi dibagi menjadi 3 yakni Suspensi Independen, Rigid axle dan Special suspension dengan penggolongan pada gambar di bawah:
I. PEGAS
Pegas terbuat dari baja dan berfungsi untuk menyerap kejutan dari permukaan jalan dan getaran roda-roda agar tidak ke bodi.
a. Pegas Coil
II. SHOCK ABSORBER
Shock absorber berfungsi untuk meredam oskilasi (gerakan naik-turun) pegas saat menerima kejutan dari permukaan jalan.
Pada bagian dalam shock absorber telescopic terdapat cairan khusus yang disebut minyak shock absorber.
Saat Kompresi Katup terbuka, minyak dapat mengalir dengan mudah sehingga tidak terjadi peredaman.
a. Penggolongan Menurut Cara Kerja
* Shock absorber kerja tunggal (single action)
* Shock absorber kerja ganda (double action)
b. Penggolongan Menurut Konstruksi
* Shock absorber tipe mono tube
* Shock absorber tipe twin tube
c. Penggolongan Menurut Medium Kerja
* Shock absorber tipe hidraulis, di dalamnya terdapat minyak shock absorber sebagai media kerja.
* Shock absorber tipe gas, shock absorber tipe gas ini adalah shock absorber hidraulis yang diisi dengan gas.
atau tekanan tinggi 20–30 kg/cm2
III. BALL JOINT
Ball joint berfungsi untuk menerima beban vertikal dan lateral, juga sebagai sumbu putaran roda saat kendaraan membelok.
Pada bagian dalam ball joint terdapat gemuk untuk melumasi bagian yang bergesekan yang setiap interval tertentu harus diganti dengan tipe molibdenum disulfide lithium base. Pada tipe ball joint yang menggunakan dudukan dari resin, tidak diperlukan penggantian gemuk.
IV. STABILIZER BAR
Stabilizer bar berfungsi untuk mengurangi kemiringan kendaraan akibat gaya sentrifugal saat kendaraan membelok. Untuk suspensi depan, stabilizer bar biasanya dipasang pada ke dua lower arm melalui bantalan
karet dan linkage. Pada bagian tengah ke frame pada dua tempat melalui bushing.
Cara Kerja
Umumnya pada saat kendaraan membelok , pegas roda bagian luar (outer spring) mengembang dan pegas roda bagian dalam (inner spring) tertekan akibatnya stabilizer bar akan terpuntir karena ujung satunya bergerak ke atas dan lainnya ke bawah. Batang stabilizer cenderung menahan terhadap puntiran. Tahanan ini
berfungsi mengurangi body roll dan memelihara bodi dalam kemiringan yang aman
Strut bar berfungsi untuk menahan lower arm agar tidak bergerak maju-mundur, saat menerima kejutan dari jalan atau dorongan akibat terjadinya pengereman.
VI. BUMPER
Bumper berfungsi sebagai pelindung komponen-komponen suspensi saat pegas mengkerut atau mengembang di luar batas maksimum.
TIPE DAN KARAKTERISTIK SUSPENSI
I. SUSPENSI RIGID
Pada suspensi rigid roda kiri dan kanan dihubungkan oleh satu poros (axle) dan banyak digunakan pada suspensi depan dan belakang kendaraan niaga (truck) juga suspensi belakang mobil penumpang. Hal ini karena konstruksinya kuat dan sederhana.
II. SUSPENSI INDEPENDENT
Pada suspensi independent roda kiri dan kanan tidak dihubungkan oleh satu poros (axle) Kedua roda dapat bergerak secara bebas tanpa saling mempengaruhi. Digunakan pada suspensi depan mobil penumpang dan truck kecil juga suspensi belakang mobil penumpang.
SISTEM SUSPENSI DEPAN
I. TIPE MACPHERSON STRUT
V. PEGAS DAUN PARALEL (PARALLEL LEAF SPRING)
* Under Slung Parallel Leaf Spring
SISTEM SUSPENSI BELAKANG
I. TIPE PEGAS DAUN PARAREL
Tipe axle yang biasa menggunakan suspensi tipe ini disebut live axle yaitu satu unit terdiri dari differential, axle shaft dan wheel hub.
Shackle berfungsi untuk mengimbangi perubahan panjang leaf spring karena beban Bushing karet berfungsi untuk menyerap getaran agar tidak pindah ke bodi.
OSKILASI DAN KENIKMATAN KENDARAAN
I. SPRUNG WEIGHT DAN UNSPRUNG WEIGHT
Sprung weight adalah berat bodi dan lain-lainnya yang ditopang oleh pegas.
Unsprung weight adalah berat roda dan komponen-komponen mobil yang tidak ditopang oleh
pegas.
Pada umumnya makin besar sprung weight dari suatu kendaraan akan menjadikan kendaraan lebih nyaman karena kemungkinan bodi untuk terguncang kecil.
II. OSKILASI SPRUNG WEIGHT
Oskilasi sprung weight terdiri dari bouncing, yawing, rolling, pitching.
* Pitching adalah oskilasi turun naik bagian depan dan belakang kendaraan terhadap titik tengah (titik berat) kendaraan dilihat dari samping kendaraan. Disebabkan oleh pegas-pegas lemah.
* Rolling terjadi saat kendaraan membelok atau melalui jalan bergelombang, salah satu pegas mengembang dan pegas lain mengkerut.
* Bouncing adalah gerakan naik-turun kendaraan secara keseluruhan, saat melalui jalan bergelombang dengan kecepatan tinggi. Disebabkan oleh pegas-pegas lemah.
* Yawing adalah gerakan bodi kendaraan ke arah kanan dan kiri terhadap titik tengah kendaraan dilihat dari atas kendaraan.
III. OSKILASI UNSPRUNG WEIGHT
* Hopping adalah gerakan ke atas ke bawah roda-roda yang biasanya terjadi pada jalan bergelombang pada kecepatan sedang dan tinggi.
* Tramping adalah gerakan oskilasi turun-naik pada arah yang berlawanan pada roda kiri dan kanan.
Tramping mudah terjadi pada suspensi tipe rigid.
* Wind up adalah gejala dimana pegas daun melintir disekeliling poros yang disebabkan moment
penggerak kendaraan.
